Шунты металлургические

Металлургический магнитопровод, или шунт, - ключевой элемент индукционных плавильных печей, реакторов и индукторов. Он представляет собой набор тонких листов электротехнической стали, собранных в металлическом каркасе.

Шунт концентрирует магнитное поле вокруг индуктора печи. За счет этого повышается КПД индуктора, снижается нагрев конструкционных элементов и повышается энергоэффективность и надежность оборудования.

Конструкция и изготовление

• шихтованный пакет из тонких ламелей электротехнической стали;

• металлоконструкции из конструкционной или немагнитной стали по техническому заданию;

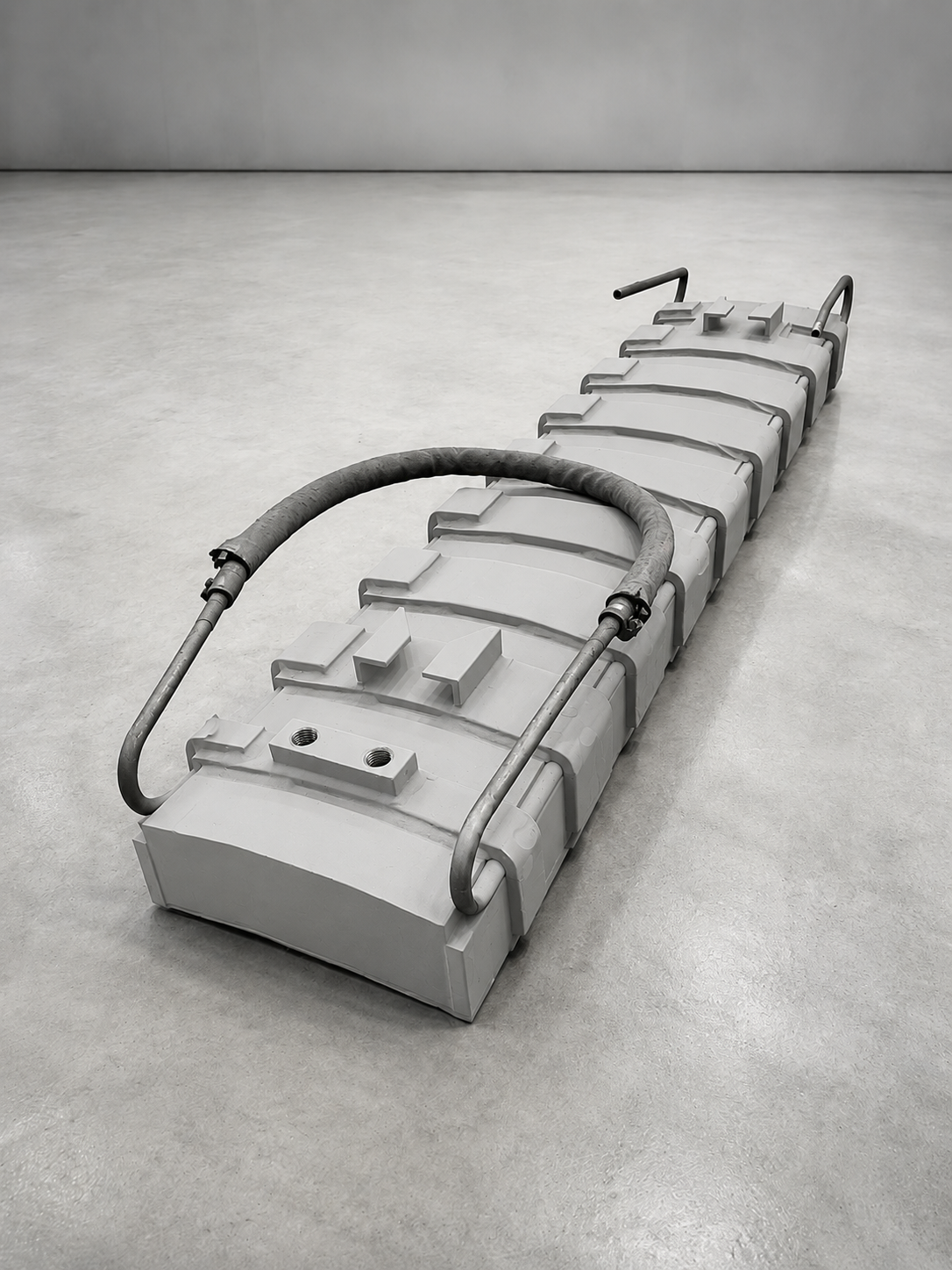

• возможность изготовления магнитопроводов с системой охлаждения медными трубками;

• адаптация конструкции под конкретную печь, реактор или индуктор.

Работа по чертежам или образцу

При наличии документации мы перерабатываем и адаптируем чертежи под современное производство. При отсутствии чертежей специалисты могут выехать на объект, выполнить замеры по отработавшему магнитопроводу и подготовить техническое задание для изготовления нового изделия.

При переработке старых, в том числе советских, чертежей мы сохраняем предусмотренные проектом сечения и толщины металлических элементов. Это важно для расчетной магнитной эффективности шунта и долговечности готового изделия.

Применение

• индукционные тигельные печи-миксеры серии ИЧТМ: ИЧТМ-10, ИЧТМ-20, ИЧТМ-25 и другие;

• индукционные тигельные плавильные печи серии ИЧТ: ИЧТ-6, ИЧТ-10, ИЧТ-16 и другие;

• индукционные печи серии GWJ, включая GWJ-0,5-500-0,5;

• индукционные печи типа ИСТ-1;

• реакторы типа Р-500 и аналогичное оборудование;

• вакуумно-индукционные печи ВИП типа Consarc;

• тиристорные преобразователи частоты типа ТПЧ: ТПЧ-500, ТПЧ-320, ТПЧ-250.

Изделия применяются в электротермических установках для плавки, удержания и разогрева расплава черных и цветных металлов.

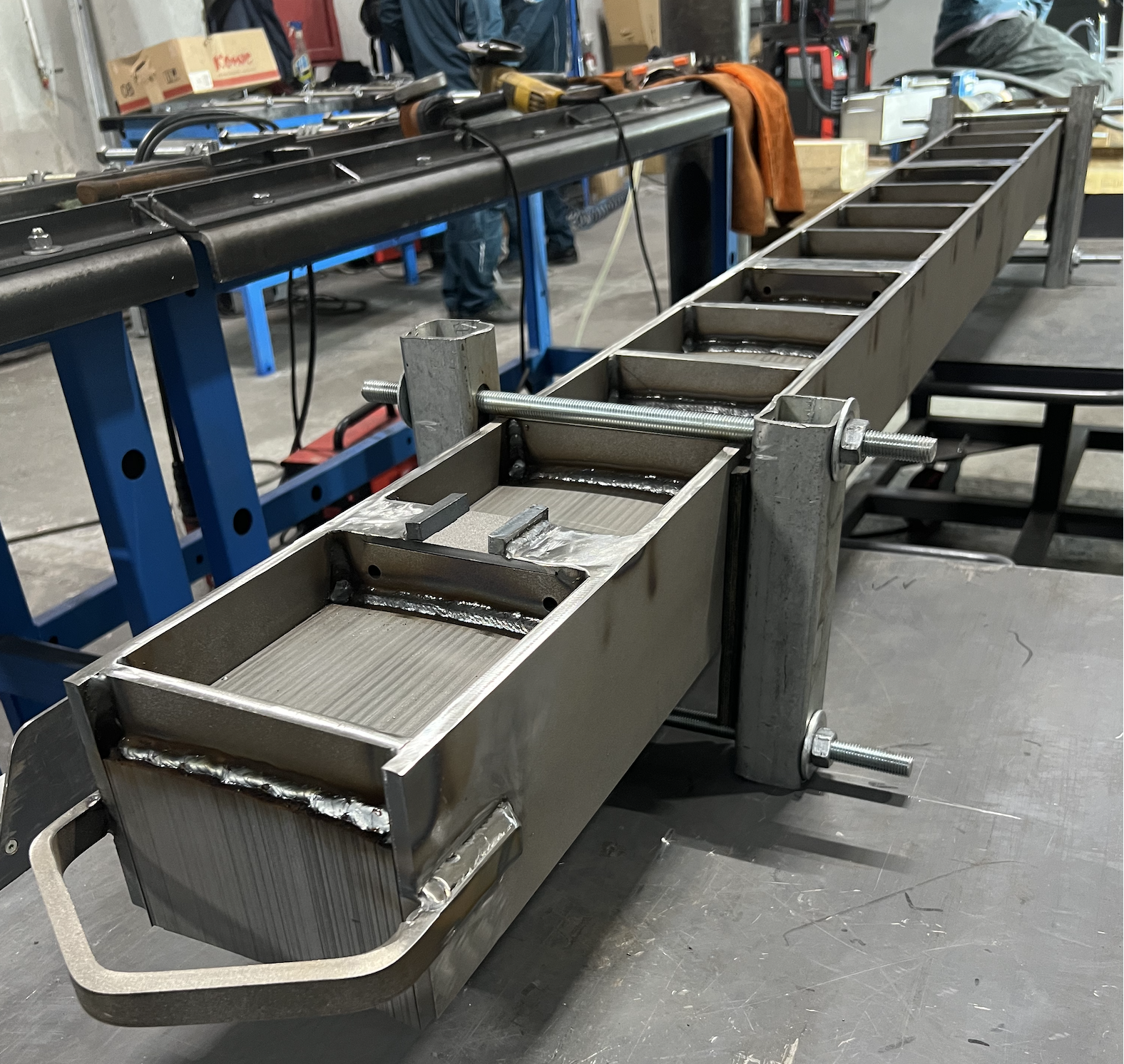

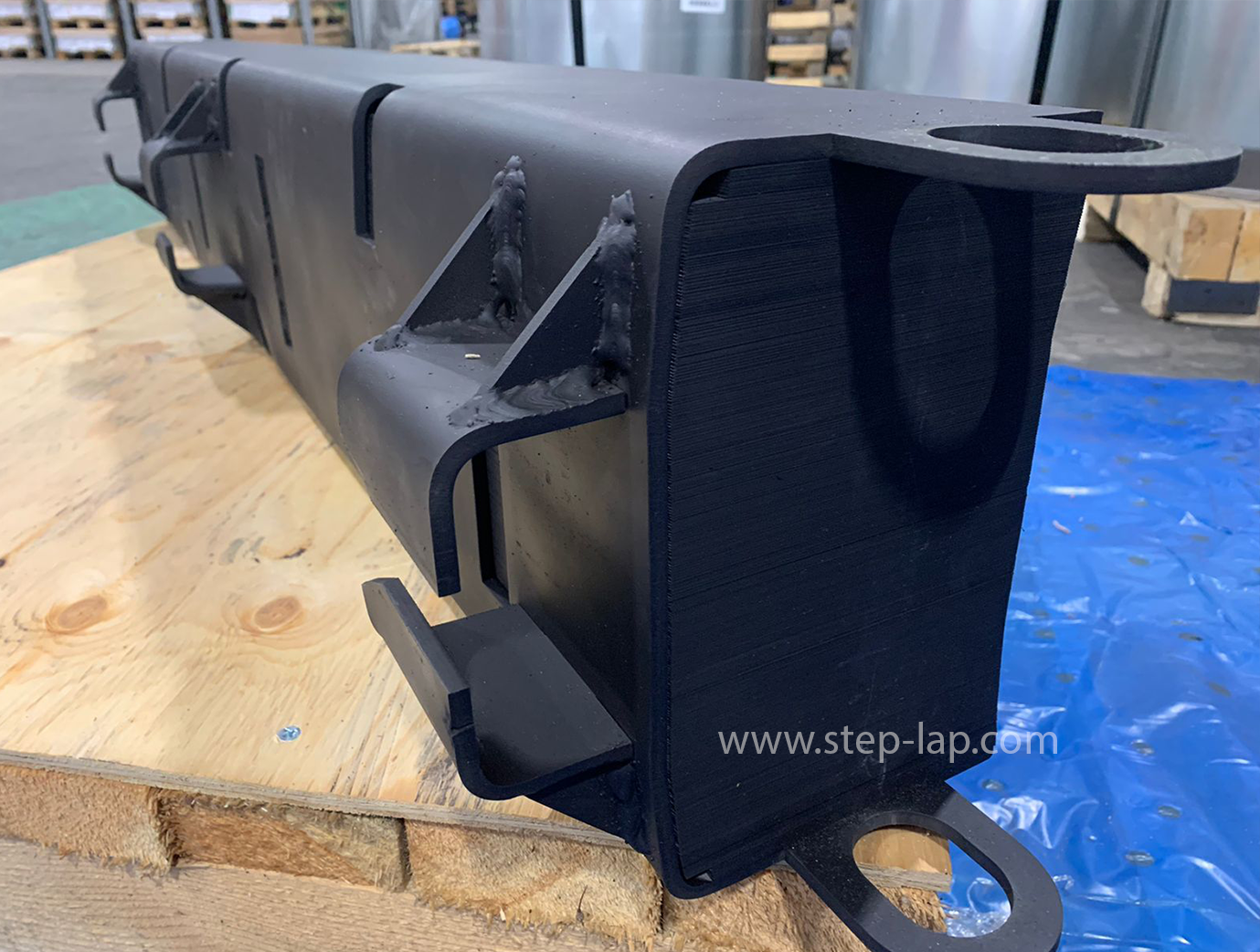

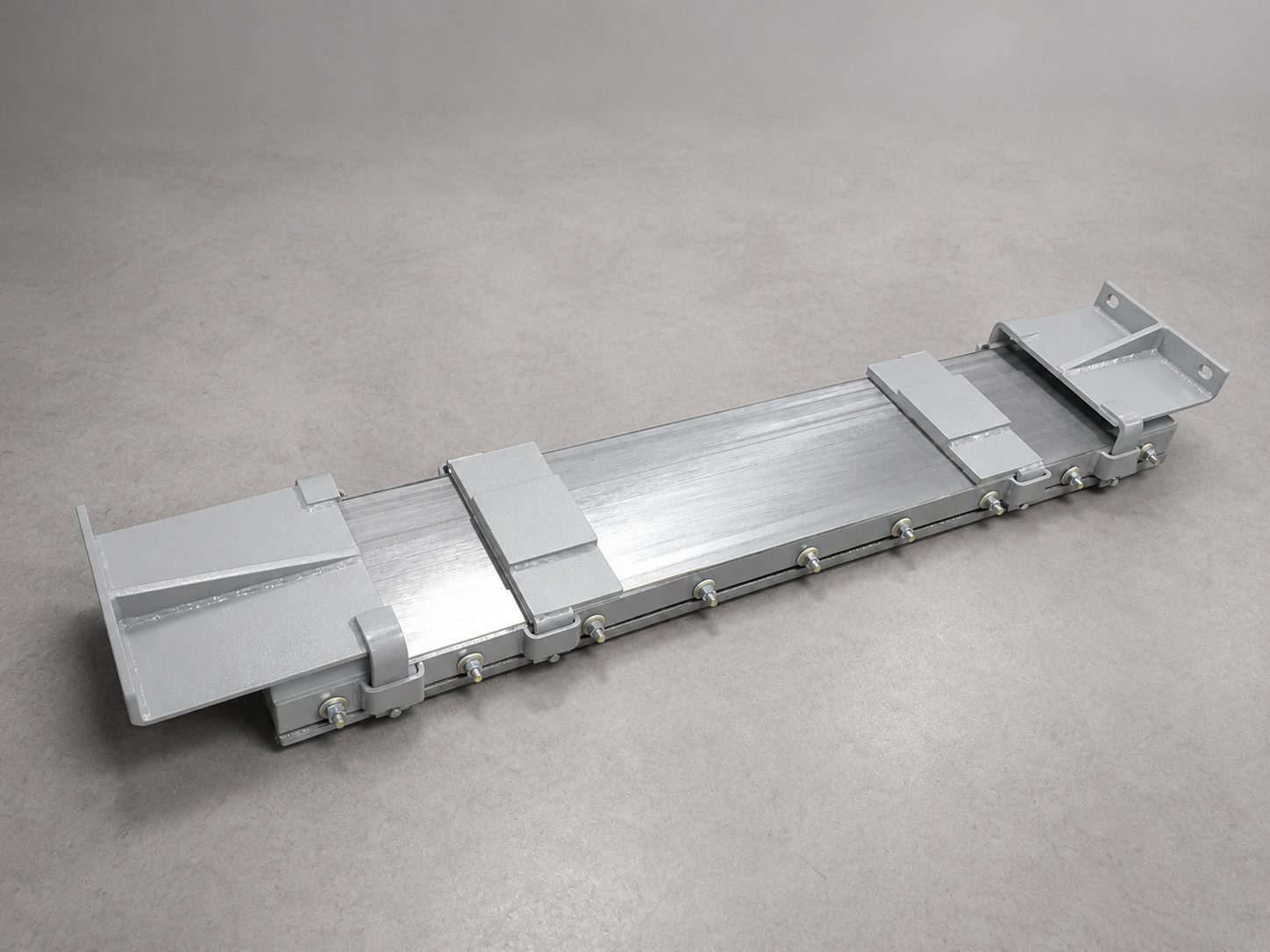

Фотографии
